產品說明

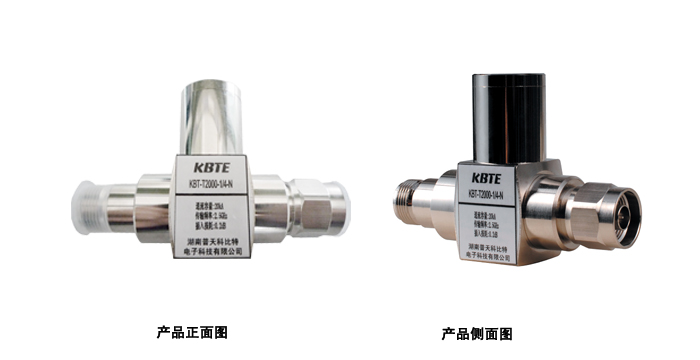

1-4λ型天饋防雷器
-
避雷產品品牌：【科比特】
避雷器型號：【】
工程價格咨詢：【13874906936】
產品簡介：KBT-T2000-1/4-L29型天饋防雷器采用高通濾波器，利用四分之波長的短路桿泄放雷電流技術，適合全天候使用；殘壓低、功率大、頻帶寬、插入損耗小。放電能力強大可達40kA(8／20us)，性能穩定，免維護。用于移動基站
一、 技術參數
|
名
稱
|
型號
|
規
格
|
接口
|
頻率
|
駐
波
比
|
插入
損耗
（dB）
|
特性
阻抗
（Ω）
|
通流
容量
（KA）
|
工作
電壓
（V）
|
限制
電壓
（V）
|
保護
對象
|
外觀尺寸
|
|
1/4λ
型天饋
防雷器
|
KBT-T2000
|
1/4-N
|
N
|
0.8~2.5
|
＜1.2
|
≤
0.2dB
|
50
|
20KA
|
24V
|
400V
|
接收機
發射機
|
27×60×90
|
|
KBT-T2000
|
1/4-L29
|
L29
（7/16）
|
35×60×71
|
二、產品用途
KBT-T2000-1/4-L29型天饋防雷器采用高通濾波器，利用四分之波長的短路桿泄放雷電流技術，適合全天候使用；殘壓低、功率大、頻帶寬、插入損耗小。放電能力強大可達40kA(8／20us)，性能穩定，免維護。用于移動基站、雷達基站、通信站、電差轉臺、尋呼臺等大功率饋線系統的保護，產品具備標準接口，安裝維護極為便捷。
三、主要特點
◇駐波比<1 .2
◇插入損耗<0.2dB
◇帶寬為800MHz到2. 5GHz
◇最大放電電流lmax：40kA(8／20us)
◇接頭：7／J6，N，TNC等
四、 基本原理
KBT-T2000系列1／4λ型KBT-T2000-1/4-L29天饋防雷器采用種四分之波長的短路桿，此短路桿連接電纜芯線和外部接地，起帶通濾波器的作用。根據同軸線理論，長度為1／4波長的任意奇數倍的短路線并聯在同軸線時，對沿同軸線傳輸?shù)男盘柌〞a(chǎn)生非常大的阻抗。按照傳輸頻率制作固定長度的短路桿，正常信號傳輸時，短路桿不對其產生作用，而當線路產生電涌時，由于雷電頻譜較低(從幾百kHz到幾MHz)，短路桿對地短路，將電涌從正常的頻率信號中過濾掉，使電涌不能到達設備。由于時間短(皮秒級)，不會影響正常工作，雷電過后防雷器又恢復到正常工作狀態。
